电路图基础知识入门，基本电子产品入门比您想象的要容易。这个Instructable有望使电子学的基础神秘化，以便对建筑电路感兴趣的任何人都可以踏上第一步，下面来看看电路图基础知识入门。

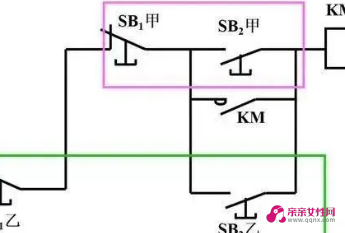

电路图基础知识入门1
一、电子电路图的意义
电路图是人们为了研究和工程的需要，用约定的符号绘制的一种表示电路结构的图形。通过电路图可以知道实际电路的情况。这样，我们在分析电路时，就不必把实物翻来覆去地琢磨，而只要拿着一张图纸就可以了;
在设计电路时，也可以从容地在纸上或电脑上进行，确认完善后再进行实际安装，通过调试、改进，直至成功;而现在，我们更可以应用先进的计算机软件来进行电路的辅助设计，甚至进行虚拟的电路实验，大大提高了工作效率。
二、电子电路图的分类
常遇到的电子电路图有原理图、方框图、装配图和印板图等
原理图
原理图就是用来体现电子电路的工作原理的一种电路图，又被叫做“电原理图”。这种图，由于它直接体现了电子电路的结构和工作原理，所以一般用在设计、分析电
路中。分析电路时，通过识别图纸上所画的各种电路元件符号，以及它们之间的连接方式，就可以了解电路的'实际工作时情况。图
方框图 ( 框图)
方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。从根本上说，这也是一
种原理图，不过在这种图纸中，除了方框和连线，几乎就没有别的符号了。它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全部的元器件和它们的
连接方式，而方框图只是简单地将电路按照功能划分为几个部分，将每一个部分描绘成一个方框，在方框中加上简单的文字说明，在方框间用连线，有时用带箭头的连线、说明各个方框之间的关系。所以方框图只能用来体现电路的大致工作原理，而原理图除了详细地表明电路的工作原理之外，还可以用来作为采集元件、制作电路的依据。
装配图
它是为了进行电路装配而采用的一种图纸，图上的符号往往是电路元件的实物的外形图。我们只要照着图上画的样子，依样画葫芦地把一些电路元器件连接起来就能够完成电路的装配。这种电路图一般是供初学者使用的。
装配图根据装配模板的不同而各不一样，大多数作为电子产品的场合，用的都是下面要介绍的印刷线路板，所以印板图是装配图的主要形式。
在初学电子知识时，为了安全和扩大普及面，让更多年龄更小的学生能早一点接触电子技术，我们选用了螺孔板作为基本的安装模板，因此安装图也就变成另一种模式

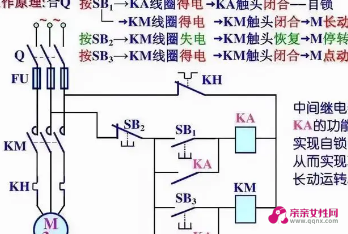

电路图基础知识入门2
基础电子中的电路基础知识
电力
有两种类型的电信号，即交流电（AC）和直流电（DC）。
在交流电的作用下，电流在整个电路中的流动方向不断变化。您甚至可以说这是交替的方向。反转速率以赫兹为单位，即每秒的反转次数。因此，当他们说美国电源为60 Hz时，它们的意思是每秒反转120次（每个周期两次）。
使用直流电时，电流在电源和地面之间沿一个方向流动。在这种布置中，总有一个正电压源和一个接地（0V）电压源。您可以通过用万用表读取电池来进行测试。有关如何执行此操作的详细说明，请查看Ladyada的万用表页面（您将特别要测量电压）。
说到电压，通常将电定义为具有电压和额定电流。电压的单位显然是伏特，电流的单位是安培。例如，全新的9V电池的电压为9V，电流约为500mA（500毫安）。
电也可以根据电阻和瓦特来定义。在下一步中，我们将稍微讨论阻力，但是我不会深入探讨瓦特。当您深入研究电子产品时，会遇到具有瓦特额定值的组件。切勿超过组件的额定功率，这一点很重要，但是幸运的是，可以通过将电源的电压和电流相乘轻松地计算出直流电源的功率。
如果您想更好地了解这些不同的度量，它们的含义以及它们之间的.关系，请观看有关欧姆定律的视频。
大多数基本电子电路都使用直流电。因此，所有有关电的进一步讨论都将围绕直流电展开。
（请注意，此页面上的某些链接是会员链接。这不会为您改变商品的成本。我将获得的所有收益再投资到新项目的开发中。如果您对替代供应商有任何建议，请让我知道。）
电路
电路是电流可以流经的完整闭合路径。换句话说，闭合电路将允许电流在电源和地面之间流动。开路会中断电源与地面之间的电流。
属于此封闭系统且允许电流在电源与地面之间流动的任何事物均被视为电路的一部分。
抵抗
要记住的下一个非常重要的考虑因素是必须在电路中使用电。
例如，在上面的电路中，电流流经的电动机为电流增加了阻力。因此，所有通过电路的电都被投入使用。
换句话说，需要在正极和地面之间连接一些东西，以增加电流的阻力并用尽它。如果正电压直接接地，并且不首先通过会增加电阻的物体（例如电动机），则将导致短路。这意味着正电压直接接地。
同样，如果电流通过的一个组件（或一组组件）没有为电路增加足够的电阻，则同样会发生短路（请参见欧姆定律视频）。
短路很糟糕，因为它们会导致电池和/或电路过热，断裂，着火和/或爆炸。
确保绝对不要将正电压直接接地，以防止短路，这一点非常重要。
就是说，请始终记住，电始终遵循对地面电阻最小的路径。这就是说，如果您给正电压选择通过电动机接地，还是沿着一条导线直接接地，那么它将跟随导线，因为导线的电阻最小。这也意味着通过使用导线绕过电阻源直接接地，会造成短路。平行布线时，请务必确保绝不要将正电压意外接地。
还要注意，开关不会给电路增加任何电阻，仅在电源和地之间增加一个开关就会造成短路。
串联Vs。平行线
您可以通过两种不同的方式将事物连接在一起，称为串联和并联。
当事物串联连接时，事物又要彼此连接，这样，电流必须先穿过一件东西，然后再穿过另一件东西，再依次穿过，依此类推。
在第一个示例中，电动机，开关和电池都串联连接，因为唯一的电流流动路径是一条，另一条和另一条。
当事物并行布线时，它们并排布线，以使电流同时从一个公共点流到另一个公共点。
在下一个示例中，电动机并联连接，因为电流从两个公共点流过两个电动机，因此电流从一个公共点流到另一个公共点。
在最后一个示例中，电动机并联连接，但成对的并联电动机，开关和电池均串联连接。因此，电流以并联方式在电动机之间分配，但仍必须从电路的一部分到另一部分串联通过。
如果这还没有意义，请不要担心。当您开始构建自己的电路时，所有这些都将变得清晰起来。

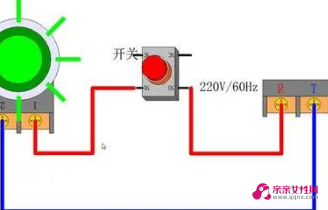

电路图基础知识入门3
基本组件
为了构建电路，您需要熟悉一些基本组件。这些组件看似很简单，但却是大多数电子项目中的基础。因此，通过学习这几个基本部分，您将可以走很长一段路。
当我详细说明接下来的步骤中的每个步骤时，请耐心等待。
电阻
顾名思义，电阻器会增加电路的电阻并减少电流。在电路图中，它以尖锐的曲线形式表示，旁边是一个值。
电阻上的不同标记代表不同的电阻值。这些值以欧姆为单位。
电阻器还具有不同的功率额定值。对于大多数低压直流电路，应使用1/4瓦电阻器。
您从左向右（通常）的金条读取值。前两种颜色代表电阻值，第三种代表乘数，第四种（金带）代表组件的公差或精度。您可以通过查看电阻颜色值图表来判断每种颜色的`值。
或者...为了使您的生活更轻松，您可以使用图形电阻计算器简单地查找值。
无论如何...带有棕色，黑色，橙色，金色标记的电阻将转换为：
1（棕色）0（黑色）x 1，000 = 10，000，公差为+/- 5％
任何超过1000欧姆的电阻器通常都使用字母K进行短路。例如，1，000表示1K；而1000表示1K。3，900，将转换为3.9K；470，000欧姆将变成470K。
超过百万的欧姆值用字母M表示。在这种情况下，1，000，000欧姆将变为1M。
的方框（数字表示引脚号）。
